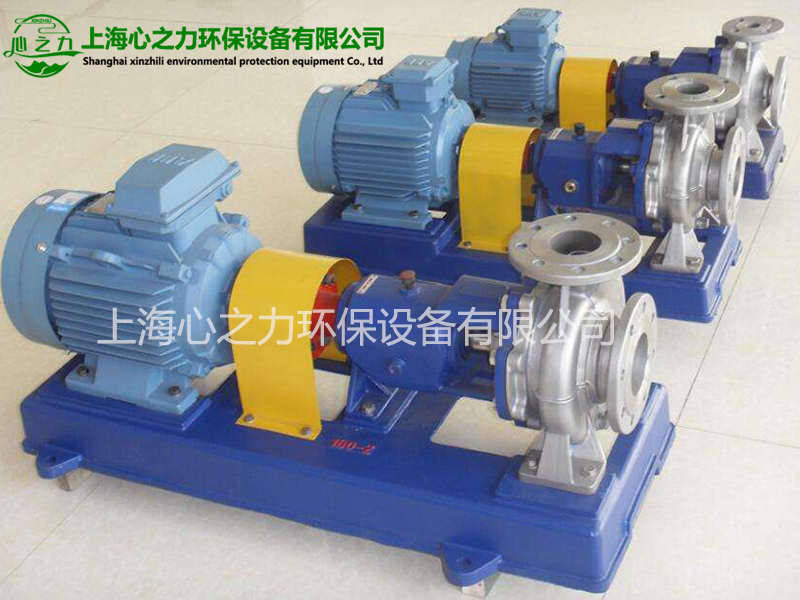

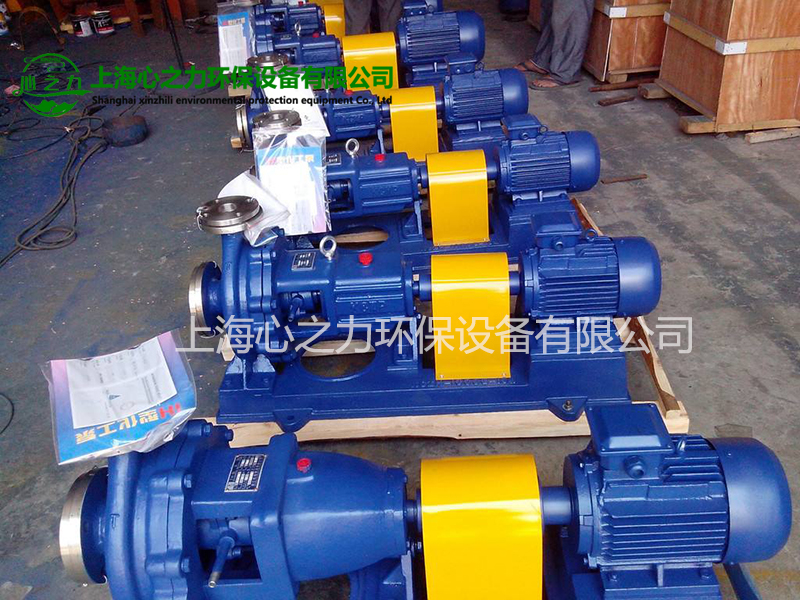

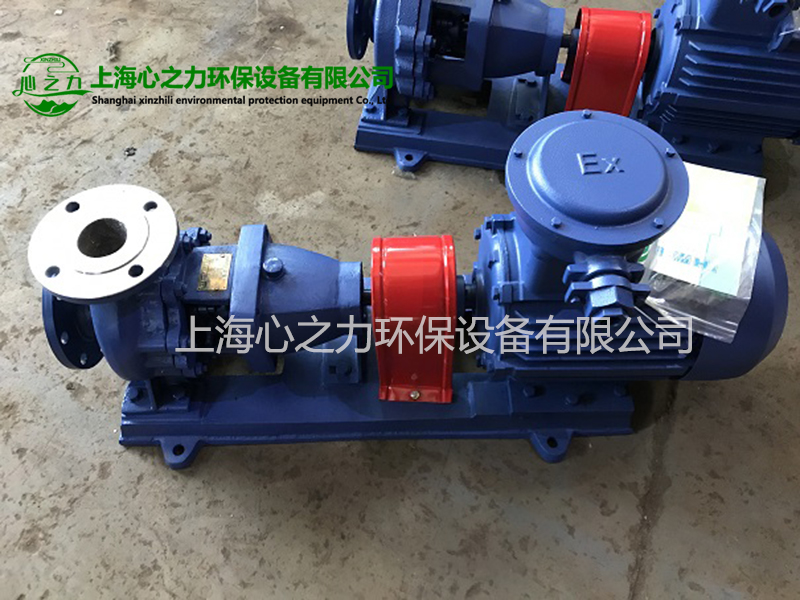

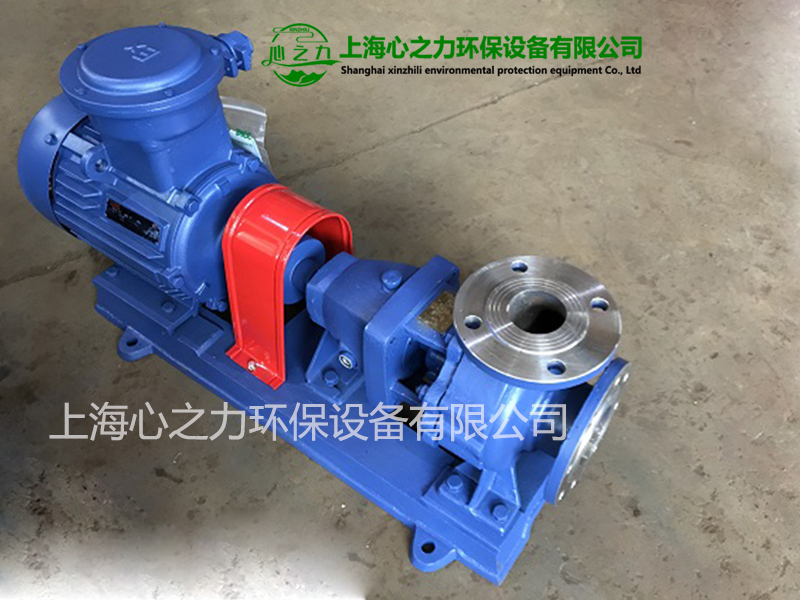

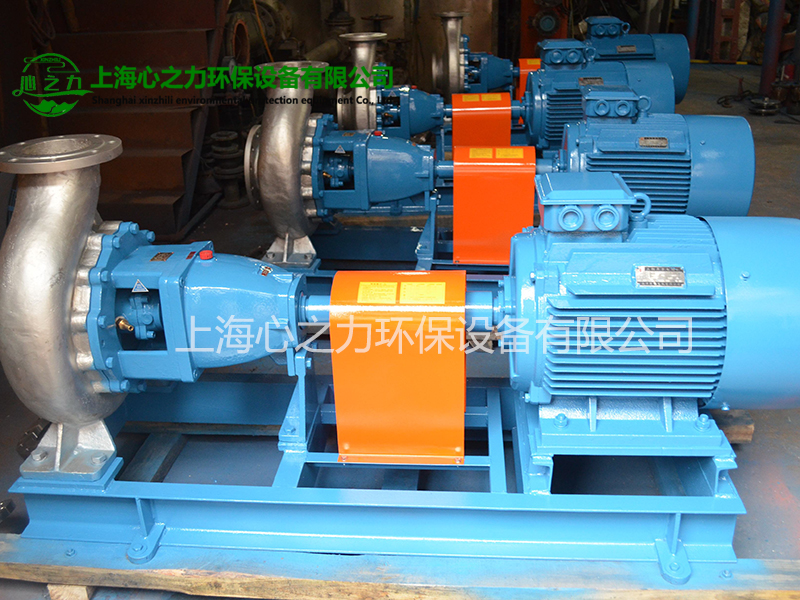

重慶IH不銹鋼化工泵
不銹鋼化工泵價格，不銹鋼化工泵選型，不銹鋼化工泵廠家，不銹鋼化工泵定制，不銹鋼化工泵多少錢，IH不銹鋼化工泵主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
IH不銹鋼化工泵產品概述
IH不銹鋼化工泵是單級單吸懸臂式離心泵，其標記額定性能點和尺寸等效采用國際標準ISO2858-1975（E），其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。是一種用以取代F型耐腐蝕泵更新?lián)Q代的節能產品；
產品適用于化工、石油、冶金、電站、食品、制藥、合成纖維等部門輸送溫度在-20℃～105℃的腐蝕性介質或物理、化學性能類似于水的介質。
IH不銹鋼化工泵性能范圍
流量Q：6.3～400m3/
揚程H：5～132m
轉速n：2900、1450r/min
配帶功率：0.55～110KW
進口直徑：50～200mm
高工作壓力：1.6Mpa
IH不銹鋼化工泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
IH不銹鋼化工泵結構特點
泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。
為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。
只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
IH不銹鋼化工泵的旋轉方向
泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
IH不銹鋼化工泵的軸封型式
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用；
同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH不銹鋼化工泵工作條件
流量Q：6.3-400m3/h
轉數N：2900-1450r/min
口徑DN：50-200mm
揚程H：5-125m
配帶功率：0.55-90kw
工作壓力P：1.6Mpa
IH不銹鋼化工泵型號意義
例如：IH50-32-160
IH-國際標準單級單吸化工離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑

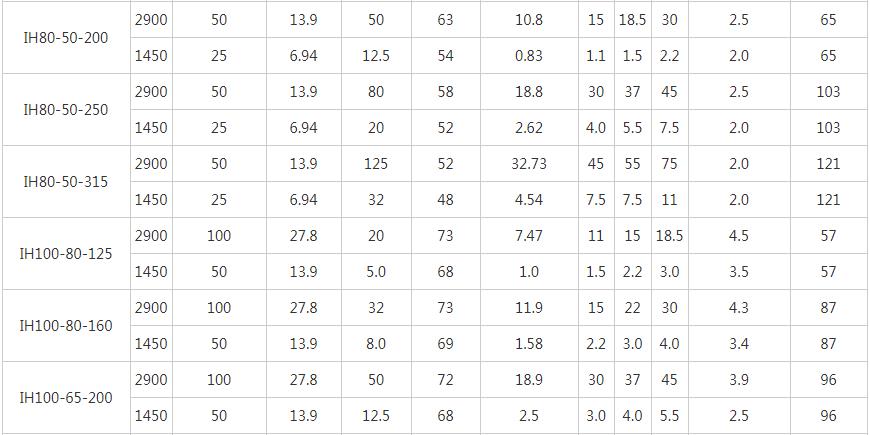

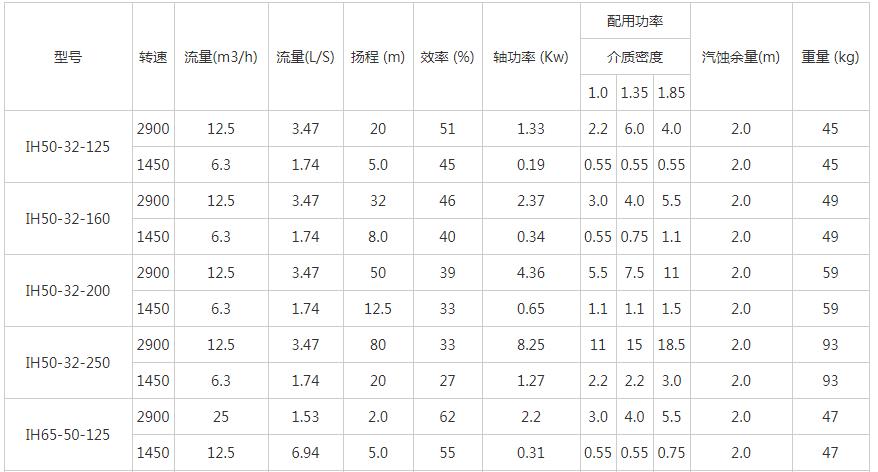

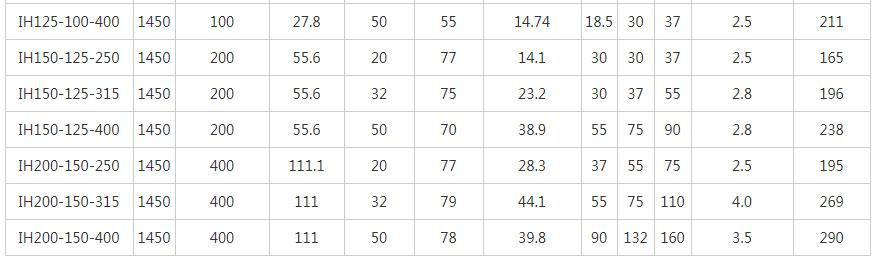

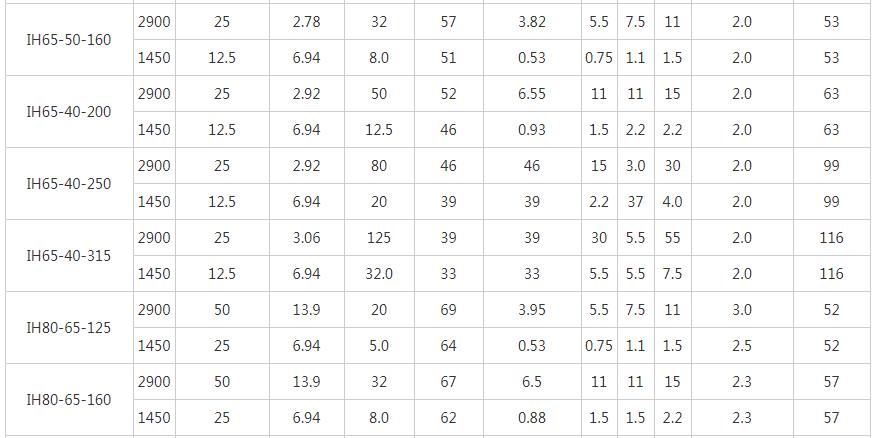

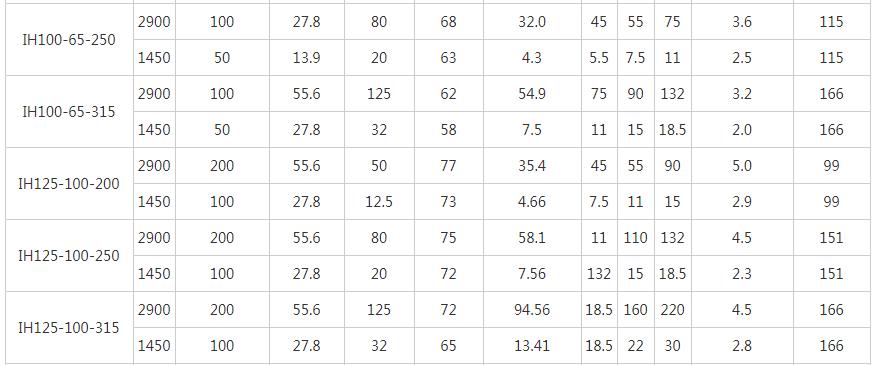

IH不銹鋼化工泵選型技術參數
